鑄造，機械制造
TASK:任務 Wall thickness measurement on cast
camshafts
鑄件凸輪軸的厚度測量
A nondestructive method is required to detect the typical defect in casting, viz. “core mismatch”.
無損檢測用于發現鑄件中典型的缺陷，即“芯模錯位”
In consequence of this mismatch, reduced wall thicknesses occur leading to a failure of the camshaft in operation because of its lean geometry and due to the extreme dynamic load.
由于芯模錯位的存在，導致壁厚減薄的區域在凸輪軸運行過程中因芯模幾何形狀的傾斜和極端的動載荷將導致凸輪失效
SOLUTION: 方案
The recommended solution is to measure the wall thickness on the bearing points.
推薦的方法是測量軸點上的壁厚
The simple, annular geometry of these points allows to carry out the test on the shaft as cast. Further processing actions on any defective parts are thus excluded.
這些點簡單，環形的幾何形狀允許在鑄造的過程中對軸進行檢測，從而使進一步的加工處理部件沒有缺陷
This method makes it possible to recognize the core mismatch by a reduced wall thickness and excessive wall thickness opposite (180°).
這種方法通過測量壁厚的減薄和對面壁厚的增加使識別芯模錯位成為可能
The waterflow (squirter/bubbler) technique is applied according to the arrangement shown in the sketch.
根據示意圖上顯示的布局水柱法可以被應用
This ensures a constant coupling in the area of the bearings around the entire circumference during camshaft rotation.
這樣確保了在凸輪軸旋轉的過程中能夠?qū)φ麄軸的圓周面有一個穩定的耦合
Typical linear scans 典型的線性掃查
(wall thickness [mm] around the circumference [360o])
周向壁厚掃查
Circumferentially
developed view:
周向視圖
SUITABLE EQUIPMENT:
設備
Ultrasonic flaw detectors: 設備 USD 15X or USPC 2100
Probe:探頭 H 2 KF
Accessories:附件 Multiplexer MUX D
Software :軟件 UltraMAP
鑄造，硬化加工，燃機建造
TASK:任務 Hardness testing on the running surfaces of camshafts
在凸輪軸的運行表面上進行硬度測試
In order to attain adequate service lives, that means high capacity of resistance to wear, camshaft running faces are hardened, for example in the laser beam remelting process.
為了獲得足夠的服務期限，意味著凸輪軸的表面要有高的耐磨性能，可以通過表面硬化來實現，比如激光重熔工藝
It must be ensured in this process that the martensitic micro-structure is developed uniformly over the camshaft contour by exact thermal processes and time sequences.
通過加熱工藝和時間順序確保凸輪軸表面能形成均勻的馬氏體結構
This process is checked by means of hardness testing. This calls for a method that keeps the necessary time expenditure within certain limits even with statistically required multiple measurements.
通過硬度實驗對這項工藝進行核查， 這項工藝在一定的期限內需要花費必要的時間甚至需要進行多種硬度測試
SOLUTION: 方案
We recommend the hardness test according to the UCI method.
推薦應用UCI方法進行硬度測試
Using the test load of 0.3 kgf (3 N) and 1 kgf (10 N) respectively, an approximative nondestructive surface hardness determination is achieved (experience shows that the indentation depths of Vickers diamonds are at around 4 to 7 μm).
通過分別施加0.3 kgf (3 N) 和1 kgf (10 N)載荷來獲得近似的且表面沒有損壞的硬度值（經驗得出維氏金剛石的壓痕深度大約在4-7 μm之間）
The measuring process is considerably simplified by the special test support MIC 225 for hardness testing on camshafts.
通過應用MIC225進行凸輪軸硬度實驗大大簡化了檢測過程。
This is achieved by mounting the camshaft in vee-blocks and an air bearing slide carriage with probe support guiding the measuring device parallel to the shaft axis. The torsion of the shaft during the measuring process is prevented by a magnetic locking.
通過將凸輪軸安裝在V形塊中和帶有探頭支架的空氣軸承滑座上實現的，該裝置平行于凸輪軸線，在測量過程中軸的扭矩是通過磁鎖進行給固定的。
This ensures an exact positioning of the probe on the camshaft base circle or camshaft tip.
確保了探頭在凸輪軸的弧面和尖端接觸的精確的定位。
SUITABLE EQUIPMENT:
設備
Hardness tester: MIC 10, MIC 10 DL
硬度計
Probes: MIC 2003-A (motor probe)
MIC 201-A (hand-held probe)
探頭
Accessories: MIC 225 (camshaft test support)
附件

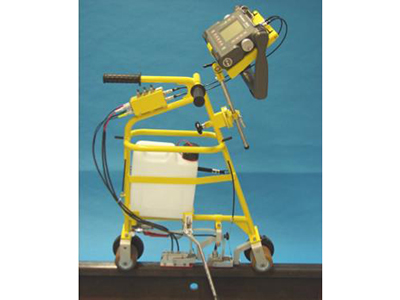

圖1 SPG2車載的超聲波軌道檢測
應用：為了確保軌道的安全傳輸，必須進行經常性的檢測，軌道車以高速度檢測鐵軌線，車載的超聲波軌道檢測SPG2用于檢測站內區域。
方案：為了檢測軌道端頭和腹板的裂紋，車載超聲波檢測需要配備3個雙晶探頭，探頭角度設置70度-負70度排列在一個塊內，0度探頭放在另一個塊內（見圖2）。
兩個探頭塊懸掛在萬向架中，能夠很容易地吻合軌道的曲面，見圖3，它可以通過兩根博登線來提升。滾筒的設計要求即能在軌道上行駛也能在地上行駛。
SPG 2也可以裝載多種的超聲設備，例如USM 36、USN60等。
通常來說所有的探頭都是同時工作，但是如果出現缺陷回波，可以通過控制箱（圖4）上的開關逐個控制探頭，對缺陷進行定位。
圖2探頭安裝形式
圖3 SPG2兩個探頭的支架
SPG 2的控制箱
檢測的配備工具：
1、軌道檢測車SPG2 [35344]
2、斜探頭SESZW-NW[59749]
3、直探頭SESZS65 W [59750]
4、設備：例如USM36s [37462]
]]>

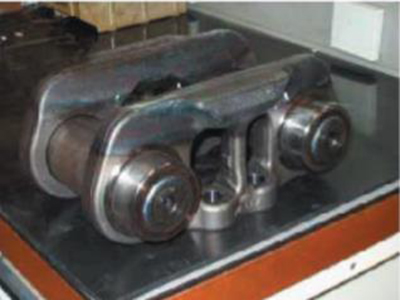

圖1履帶鏈

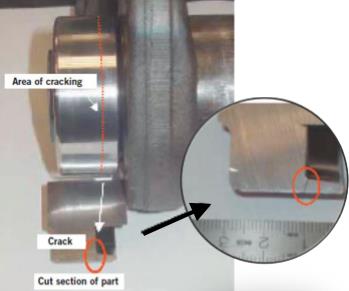

應用：對履帶鏈的硬化處理可能導致淬火裂紋的發生，裂紋出現在表面很容易用渦流或者目視檢測出來，然而這些方法不能檢測表面下的裂紋，超聲波方法適合檢測這類裂紋。
方案：超聲波設備配備斜探頭可用于這樣的缺陷檢測，這種方法簡單，易讀，效率高，為探測這樣缺陷開發的斜探頭尺寸小，便于操縱，頻率為10MHZ的探頭有較好的分辨率，聲束入射點盡量靠近探頭的后側，選用45度的探頭有助于發現0.5mm以下的缺陷。

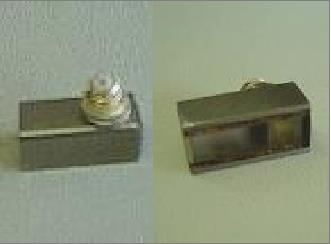

圖2MSEB雙晶探頭
圖3超小型斜探頭
SMWB45-10是頻率為10MHZ的超小型探頭具有較好的分辨率，聲束入射點盡量靠近探頭的后側，選用45度橫波斜探頭，該探尺寸非常小，寬7mm長16mm。

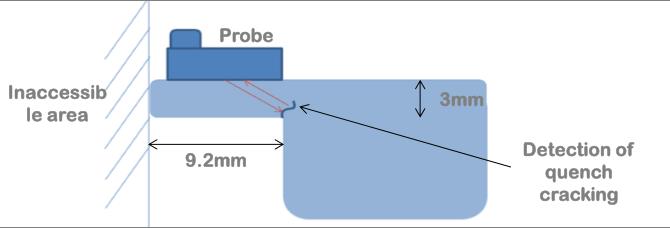

圖4測量示意圖
一般解決方案條件：
1、超聲設備：USM36，USMGO+
2、探頭：SMWB45-10
設備序列號：
USM36 0037462
USMGO+ 0113214
SMWB45- 100068157
優點：
1、提高質量等級
2、減少現場故障
3、降低潛在的風險

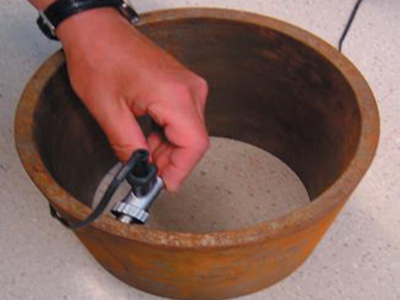

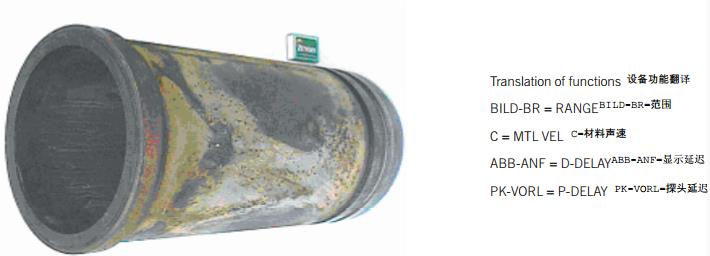

]]>應用：在鐵路車輛檢驗和柴油驅動器檢修工作的框架內，要求用無損檢測在汽缸套筒的外表面測定其剩余的厚度， 前提是不許要對汽缸套筒進行拆開。用無損檢測的測量結果來確定冷卻劑造成的腐蝕損害程度， 從而協助決定是否要保留或更換。

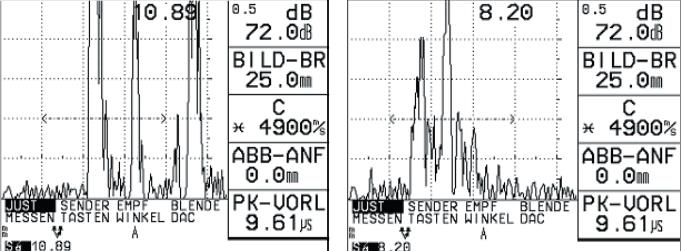

方案：在表面腐的零部件件上測定其壁厚優先使用TR探頭。在石墨層狀結構中GG30材料允許使用標稱頻率5MHZ探頭。這能夠獲得明顯上升的底波，提高測量結果的可靠性和準確性。了確保探頭耦合穩定和一致，探頭接觸面一定和汽缸套筒的內表面相匹配。TR探頭聲束方向與套筒軸線平行。為了監測脈沖信號形成和評定， 應使用配備脈沖顯示的超聲波探傷儀。
一般解決方案條件：
1、設備：測厚儀DM5E或DMSGO+
2、探頭：DA501或DA512
優點：
1、確保高質量等級
2、減少現場故障，降低潛在的風險
3、避免了破壞性試驗節約了成本
4、提高工藝節約成本
]]>

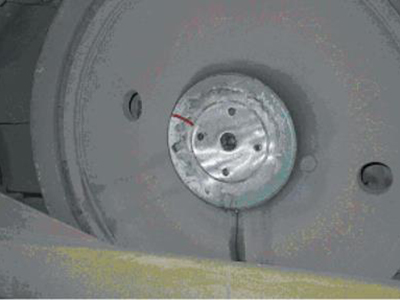

圖1軸端面
應用：在軸處于安裝的狀態下進行裂紋探測，對于超聲檢測來說，只能接觸到 軸的兩個端面。
方案：首先使用斜探頭檢測，然而發現車輪，剎車盤，起動器的過盈連接處聲束可以穿過，所謂的端角反射不起作用。 最后使用直探頭掃查模式（圖2所示）在過盈連接處發現臨界區域的所有裂紋是可行和可靠的。通過旋轉掃查器覆蓋整個周長的檢測探頭掃查器如圖3所示。通過使用ULtraMAP軟件進行馬達控制，數據采集，B掃形成。
圖2檢測裝置示意圖
圖3旋轉裝置
圖4環向B掃描
一般解決方案條件：
1、設備：USN60
2、探頭：特殊用途支架的直探頭
3、軟件: Ultra MAP
4、配件：旋轉系統
1、確保高質量等級
2、減少現場故障，降低潛在的風險
3、避免了破壞性試驗節約了成本
4、提高工藝節約成本
]]>
