應用

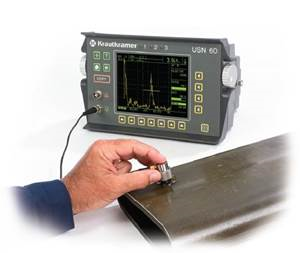

USN 60作為一款全功能的便攜式超聲波探傷儀，廣泛應用于大型鍛鑄件廠、航空航天、石油化工管道檢測等行業，從艱苦的現場檢測到高分辨率的薄型材料測量、大型的聲波衰減材料和水浸系統都可以勝任。

特點

模擬性能，數字優勢

USN 60將數字設計的強大優勢與詳細的動態回波信息相結合，獨特的信號處理可顯示附加的A掃描圖，與波形一同顯示的亮度變化，從而彌補數字設備所不具備的“模擬圖像和性能。

l智能瀏覽功能——SmartView：針對顯示關鍵部位的掃描信息以及旋轉部件的重要信息。

l可選四種保持模式：全部、峰值比較、A掃描比較或包絡模式，獲得*佳的波形評估。

l三種可變的持續模式：可在保持包絡中選擇，在視覺上幫助掃描和移動零件的缺陷檢測和評估。

l通過區分實時凍結的A掃描顯示顏色與存儲A掃描顯示顏色的不同來對比實時檢測結果。

方波脈沖發生器適用于難以穿透的材料

由于儀器信噪比非常低，在使用方波脈沖檢測難以穿透的工件時，通過選配*佳的探頭，可大幅降低雜波干擾影響。

l對于低頻應用，方波脈沖發生器可通過調整脈沖寬度和電壓，進行*佳的探頭匹配。

l對難于穿透的金屬和非金屬，特別是如復合材料的檢測進行了優化。

彩色半跨距技術

l彩條顯示可在焊縫檢測中輕松識別各條數據和跨距，區分一次，二次回波。

lA掃描可動態更換“實時”A掃描顏色。

l通過簡化焊接規格AWS D1.1軟件應用來簡化焊接成都計算。

l具備曲度修正的三角缺陷位置計算。該功能自動計算缺陷深度、表面距離和聲程。

缺陷定量工具

l40 DB動態多曲線DAC/TCG選項可修正材料衰減和波形發散引起的距離/振幅變化，并能單獨編輯或插入紀錄的回波。一次*多可在屏幕上畫出4條DAC曲線，從而在原始紀錄的DAC曲線外顯示+/- dB曲線�？杉o錄多達16個數據點，每微秒*大的曲線斜度為12dB。符合或超過了TCG的工業要求。

lDGS（距離增益尺寸）選項顯示了特殊等效參考缺陷尺寸曲線，作為測量25個窄頻探頭從探頭到參考缺陷距離的功能。ERS（等效參考缺陷尺寸）功能可自動計算測量門內任何回波的相應等效參考缺陷的直徑（單位為毫米或英寸）。

可實現水浸檢測（選配）

IF（界面）閘門選項，用于水浸測試應用中的閘門選項（需配選水浸探頭）

深受用戶喜愛的首選功能（選配）

ldB REF按鍵在激活時，可評估后續回波增益值和A閘門內的*大回波振幅。

lVGA輸出選項使儀器與計算機顯示器或計算機投影機連接，用于多人觀看和培訓目的。

lRF輸出選項可通過標準的Lemo連接器輸出原始的射頻波形，便于進一步分析。

lBEA（底波衰減）選項允許該區域B門下的獨立增益控制，以進行底波監控。
